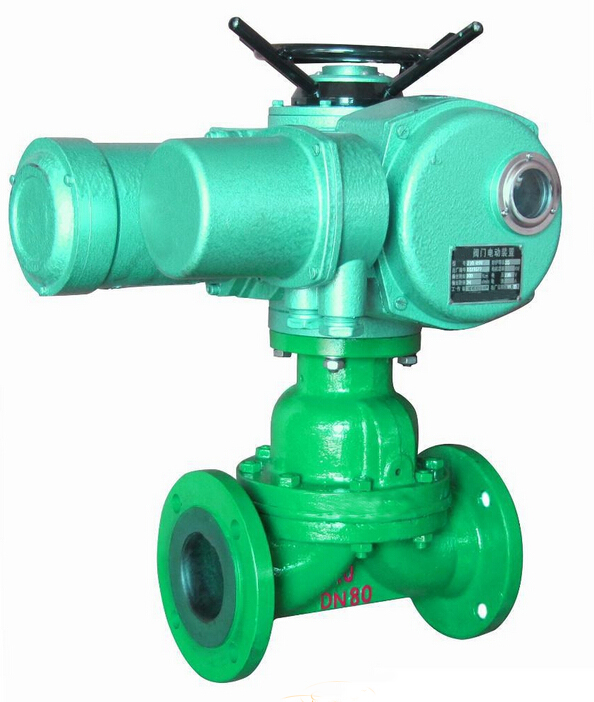

G941J电动衬胶隔膜阀详细介绍

一、G941J电动衬胶隔膜阀用途：
    G941J电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。电动隔膜阀适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)。
 二、G941J电动衬胶隔膜阀技术参数：

型号	公称压力 Mpa	实验压力（Mpa）		工作压力（Mpa）			适用温度	适用介质
		阀体强度	密封面
G941WJ	0.6	0.9	0.66	0.6	0.4	0.25	小于等于80摄氏度	一般腐蚀性介质
G941WJ	1.0	1.5	1.1	1.0

 三、G941J电动衬胶隔膜阀零部件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	隔膜	FEP（F46）/CR（氯丁橡胶）PFA（可溶F4）/FPDM（乙丙橡胶）
5	支架	PTFE（F4）		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	WCB		WCB		WCB

四、G941J电动衬胶隔膜阀主要外形及链接尺寸：

型号	公称尺寸 DN（mm	外形及连接尺寸mm
		L	D1	D	Do	Z-φd	H	H1
G941J-6	25	145	85	115	120	4-14	121	135
	32	160	100	135	120	4-18	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	4-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-18	384	464
	200	570	295	335	400	8-23	518	638
	250	680	350	390	500	8-23	598	734
	300	790	400	440	560	12-23	698	778
	350	900	460	500	560	12-23	723	883
	400	1000	515	565	640	16-23	868	1078
G941J-10	25	145	85	115	120	16-25	121	135
	32	160	100	135	120	4-14	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	8-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-23	384	464
