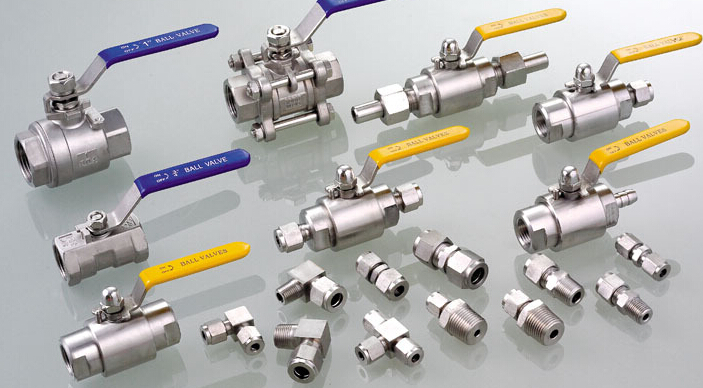

Q91F卡套式球阀

一、Q91F卡套式球阀简介：
    Q91F卡套式球阀也叫做QG.Y1气源球阀、双卡套球阀，单卡套球阀，卡套异径球阀，卡环式球阀，卡圈式球阀。它与钢管连接时不需要焊接，管路安装极其方便，有利于防火，防爆和高空作业。耐压能力高，密封性和反复性良好。卡套式球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置，靠介质压力将球体压紧在出口端阀座上，其使用压力和通径受到一定限制。采用90°传动，故开关方便迅速，可以实行快速启闭。 二、Q91F卡套式球阀技术参数：

公称通径	Ф6-Ф14
公称压力	1.6Mpa-6.4
适用温度	-20~350℃
连接方式	螺纹，卡套
适用介质	水、油、气及某些腐蚀性液体（W、C、O）
制造材质	20#，201，304，316，316L等
制造标准	GB/T12224-1989,JB/T7747-1995

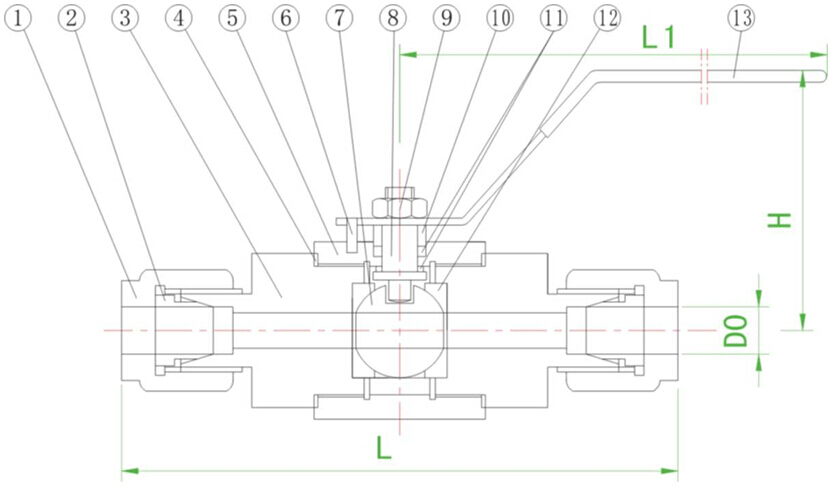

三、Q91F卡套式球阀零部件材料：

序号	零件名称	不锈钢	碳钢
1	螺帽	SS304 SS304L SS316 SS316L SS321	20# A105
2	双卡组合	SS304 SS304L SS316 SS316L SS321	20# A105
3	阀盖	SS304 SS304L SS316 SS316L SS321	20# A105
4	阀盖垫片	PTFE	PTFE
5	阀体	SS304 SS304L SS316 SS316L SS321	20# A105
6	定位销	SS304 SS304L SS316 SS316L SS321	20# A105
7	球	SS304 SS304L SS316 SS316L SS321	20# A105
8	阀杆	SS304 SS304L SS316 SS316L SS321	20# A105
9	阀杆螺母	SS304 SS304L SS316 SS316L SS321	20# A105
10	格南螺母	SS304 SS304L SS316 SS316L SS321	20# A105
11	密封填料	PTFE	PTFE
12	阀座	PTFE	PTFE
13	手柄	SS304 SS304L SS316 SS316L SS321	20# A105

四、Q91F卡套式球阀外形尺寸：

规格	Do	L	L1	H	公称压力
DN3	Φ6	86	110	44	≤6.4MPa
DN6	Φ8	90	110	44	≤6.4MPa
DN10	Φ14	95	110	44	≤6.4MPa
