    双联弹簧式安全阀工作原理

    来源:http://www.hsfamen.com    2016-01-02 10:01:13

    一、双联弹簧式安全阀概述:
       双联弹簧式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁,一旦当压力容器的压力异常后产生的高压将克服安全阀的弹簧压力,所以闭锁装置被顶开,形成了一个泄压通道,将高压泄放掉。根据阀瓣开启高度不同又分为全起式和微起式两种。全起式泄放量大,回弹力好,适用于液体和气体介质,微起式只宜用于液体介质。

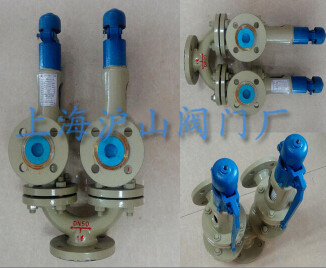

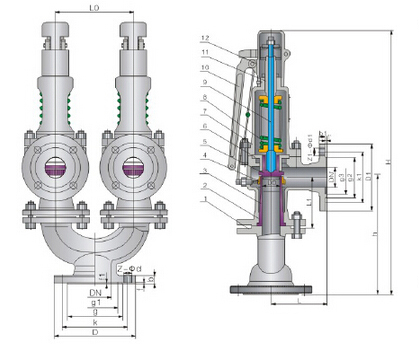

    双联弹簧式安全阀 双联弹簧式安全阀结构图
    二、双联弹簧式安全阀的工作原理:
       根据对双联弹簧式安全阀开启动作特性的分析,可以得出:在外加力FW的作用下,一个安全阀从关闭到开启,再由开启到关闭的全过程中,外附加力FW的变化规律,当附加力从零逐步增加,与内压力PL×S之和正好为弹簧预紧力时,阀门微启,增大了介质作用面积S,使得用来克服弹簧预紧力的内压作用力急剧增大,其结果在瞬间减小了外附加力。从而出现第一个特征峰A。当外附加力逐渐减小而达到关闭点时,由于介质作用面积忽然减小,为保持力的平衡关系,此时,外附加力会出现瞬间回升现象,即第二个特征峰点B。上述两个特征峰点A和B是在线条件下检测安全阀开启压力、回座压力的技术依据。双联弹簧式安全阀分为微启式和全启式,双联弹簧式安全阀结构也应该从这俩方面来阐述,下面为大家带来双联弹簧式安全阀结构图,以图像的方式来解读双联弹簧式安全阀结构。带手柄弹簧安全阀适用于温度小于等于200的空气、蒸汽、水和氮氢混合气等介质的设备或管路上,作为超压保护装置。
