QB1-10/16C/P-DN20-DN50单口排气阀安装实例图

一、QB1单口排气阀工作原理：
   单口排气阀用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
二、QB1单口排气阀产品实拍：

QB1单口排气阀（法兰）	QB1单口排气阀（螺纹）

三、QB1单口排气阀主要尺寸：

螺纹	规格	ZG	Φ	H	法兰	规格	D	D1	Φ	H
	20	3/4"	135	205		20	105	75	135	210
	25	1"	135	205		25	115	85	135	210
	40	1 1/2"	150	205		40	145	115	150	210
	50	2"	150	205		50	160	125	150	210

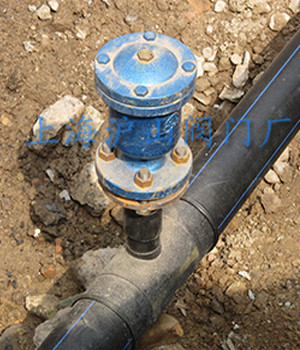

四、QB1单口排气阀安装实例：
