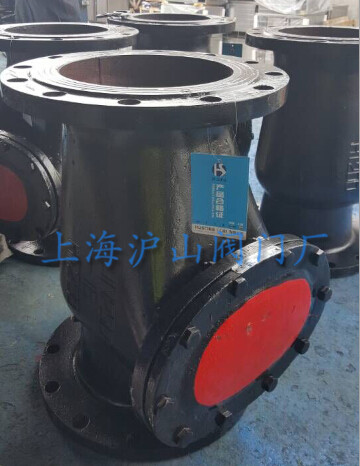

H44T-10铸铁旋启式止回阀介绍

一、铸铁旋启式止回阀介绍：
   H44T铸铁旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。广泛应用于化工、冶金、制药、水力等多个领域。  二、铸铁旋启式止回阀主要性能规范：

型号	公称压力	试验压力		工作温度℃	应用介质
		强度（水）MPa	密封（水）MPa
H44T-10	1.0	1.5	1.1	≤120	水

三、铸铁旋启式止回阀主要零件材料：

零件名称	材 料
阀体、阀板、阀盖、摇杆	灰铸铁
销 轴	不锈钢
密封圈	铜合金
垫 片	橡胶石棉板

四、铸铁旋启式止回阀主要外形尺寸、连接尺寸及重量：

型号	公称通径DN（mm）	尺寸（mm）							重量（kg）
		L	D	D1	D2	b-f	Z-Φd	H
H44T-10	40	200	145	110	85	18-3	4-18	114	10
	50	230	160	125	100	20-3	4-18	128	14
	65	290	180	145	120	20-3	4-18	129	18
	80	310	195	160	135	22-3	4-18	152	26
	100	350	215	180	155	22-3	8-18	159	30.5
	125	400	245	210	185	24-3	8-18	188	48
	150	480	280	240	210	24-3	8-23	224	66
	200	495	335	295	265	26-3	26-3	252	95
	250	622	398	350	320	28-3	28-3	285	142
	300	698	440	400	368	28-4	28-4	351	200

五、铸铁旋启式止回阀安装实例：
