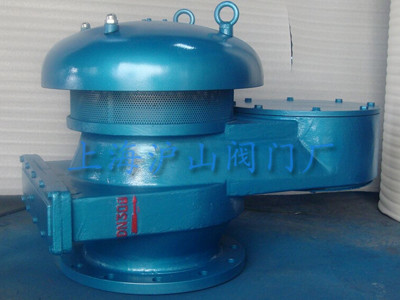

QZF-89全天候防火呼吸阀工作原理及技术参数

一、QZF-89全天候防火呼吸阀概述：
   QZF-89全天候防火呼吸阀无需外加装置，可室内、户外安装，一年四季均可安全使用。安装在储罐顶部，可与阻火器配套使用。适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。QZF-89全天候防火呼吸阀既有阻火功能又解决罐内正压、负压，是适用寒冷地区。主要是用来满足储罐大小呼吸的通气与阻火要求安装在储存甲、乙、丙类液体的储罐顶上，确保储罐在超压时免遭破坏，同时减小储罐内介质的蒸发损耗。 二、QZF-89全天候防火呼吸阀工作原理：
    QZF-89全天候防火呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
三、QZF-89全天候防火呼吸阀产品特点：
1、结构简单，易检修，安全方便。
2、阀盘采用四氟材料，耐低温，防冻性能好。
3、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好。
4、性能完全符合石油工业部标准 SY7511-87 规定。
四、QZF-89全天候防火呼吸阀主要技术参数：

正压	353Pa (36mmH2O) 980.7Pa(100mmH2O)
负压	294.2Pa(36mmH2O)

五、QZF-89全天候防火呼吸阀零部件材料：

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60

六、QZF-89全天候防火呼吸阀国标法兰连接外形尺寸： GB、JB

规格	安装尺寸（mm）
	D1	D	L	H	N-d
DN50	Ø110	Ø140	362	360	4×14
DN80	Ø170	Ø185	513	445	4×18
DN100	Ø170	Ø205	513	445	4×16
DN150	Ø225	Ø260	640	610	8×18
DN200	Ø280	Ø315	770	700	8×18
DN250	Ø335	Ø370	918	828	12×18
DN300	Ø395	Ø435	1050	910	12×23

七、QZF-89全天候防火呼吸阀美标法兰连接尺寸：ANSI、API、ASME   可供JIS标准：

规格	安装尺寸（mm）
	D1	D	L	H	N-d
2"	120.5	152	362	360	4×14
3"	152.5	190	513	445	4×18
4"	190.5	229	513	445	4×16
6"	241.5	254	640	610	8×18
8"	298.5	343	770	700	8×18
10"	362	406	918	828	12×18
12"	483	432	1050	910	12×23
