Q671F-16P气动对夹超薄型球阀技术参数及图纸

一、Q671F气动对夹超薄型球阀简介：
    Q671F气动对夹超薄型球阀是引进的欧洲设备中消化吸收的先进技术，设计新颖的一体式超短结构，和普通球阀相比，具有体积小，阀座与端面法兰距离近，物料滞留少，密封性能优越，使用寿命长等特点。广泛应用于日用化工、制药、啤酒、油脂等轻工行业，并可在细软颗粒介质输送和真空管路上使用，是现代工业最理想的阀门之一。Q671F气动对夹超薄型球阀是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。 二、Q671F气动对夹超薄型球阀技术参数：

产品名称	气动对夹超薄型球阀
产品型号	Q671F
产品口径	15-150MM
产品压力	1.0Mpa-4.0Mpa
阀体材质	铸钢，不锈钢304，316，316L
球体材质	铸钢，不锈钢304，316，316L
密封材质	PTFE,PPL
适用温度	-29～+300℃
适用介质	水，气体，油品等
控制方式	开关型，调节型
驱动方式	手动、气动、电动

三、气动执行器的主要参数：

气动执行器	AT系列,GT系列单双作用气动执行器
供气压力	0.4-0.8MPA
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	单作用气动执行器,双作用气动执行器
可配附件	电磁阀,限位开关,二联件,手轮机构等

四、气动执行器的主要零部件材料：

名称	AT气动执行器
缸体	铝合金型材质硬质阳极氧化
端盖	压铸铝合金环氧树脂喷涂
活塞	压铸铝
轴	钢镀镍磷合金
O型圈	NBR
螺栓	304不锈钢

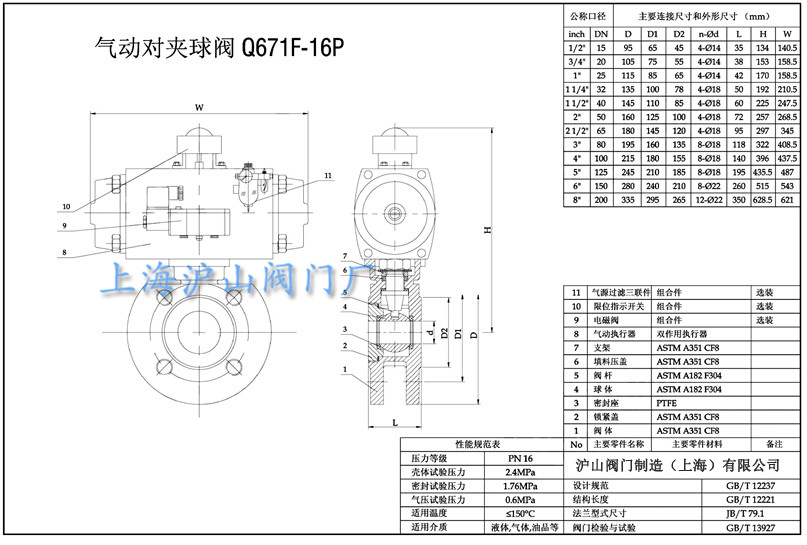

五、Q671F气动对夹超薄型球阀图纸：
