GQC-5电磁高真空充气阀介绍

一、电磁高真空充气阀概述：
   GQC-1.5 、GQC-5型电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
电磁高真空充气阀阀门适用的介质为空气及非腐蚀性气体。

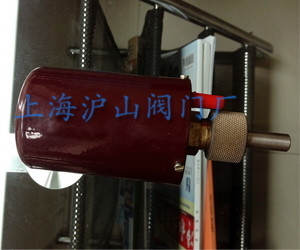

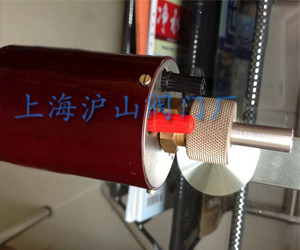

二、GQC-5电磁高真空充气阀实拍： 三、电磁高真空充气阀主要技术性能：

性能参数	GQC-1.5	GQC-5	GQC-5/KF	GQC-4A
适用范围(Pa)	105～1.3x10-4
阀门漏率(Pa.L/S)	≤1.3x10-4
法兰标准	焊接式连接；GB4982			GB4982
标准出厂	断电时阀门处于开启状态

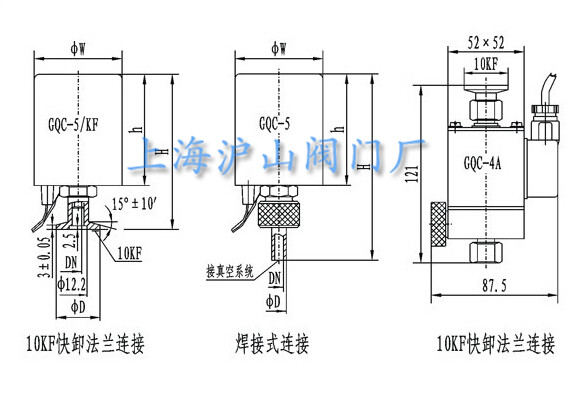

四、电磁高真空充气阀连接及外形尺寸：

型号	通径(DN)	ΦW	ΦD	H	h	电气参数
						电源	功率
GQC-1.5	1.5	52	7	112	66	DC36V	3.3W
GQC-5	5	60	10	136	90	DC36V	6.5W
GQC-5/KF	5	60	30	119	90	DC36V	6.5W
GQC-4A	4	尺寸如图所示				DC36V
						AC220V	3.6W
