上海沪山阀门厂V型调节球阀技术分析

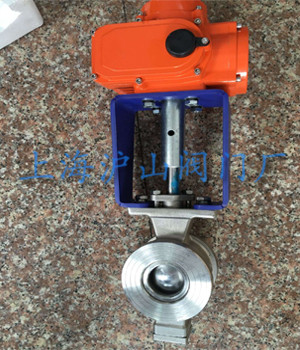

一、VQ947H电动V型调节球阀：
  VQ947H电动V型球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90º）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。

阀体形式	直通铸造球型阀
公称通径	DN25～400mm
公称压力	PN1.6、2.5、4.0、6.4 MPa
法兰标准	GB、JB、HG、ANSI、JIS等
连接形式	对夹式、法兰式
阀盖形式	整体式 (适用温度-45～+400℃)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

二、ZKRV型电动V型调节球阀：
   ZKRV型电动V型球阀是一种直角回转结构的高级控制阀，其由回转型角行程电子式电动执行器和V型阀结构组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。

公称通径D（mm）		25	32	40	50	65	80	100		125	150	200	250	300
额定流量系数Cv		32	43	78	90	160	250	360		610	1120	1850	2950	3700
公称压力PN（MPa）		1.6、2.5、4.0、6.4
流量特性		近似等百分比（参见典型曲线图）、直线性、快开特性
阀板转角（度）		0°～90°
允许泄漏量等级		软密封：零泄露 硬密封：≤10--5额定流量系数
执行器型号		HL、3810R、PSQ HQ或QB型
作用形式		开关型、智能调节型、（隔爆型）
电源电压		AC220V 50Hz或AC380V 50Hz
调节型	输入信号	0～10mA、4～10mA 、1-5VDC
	输入信号	0～10mA、4～10mA 、1-5VDC
	基本误差	≤±1.5%
	回 差	≤1.5%
	死 区	≤0.3%
	可调节比	250:1							300:1
开关型	电源电压	AC220V/AC380V/AC110V
	反馈信号	有源触点信号、无源触信号（可选）

三、VQ647F气动V型调节球阀：
  VQ647F气动V型球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并具流阻小，调节范围广，是一种用途广泛高质量的调节阀。 四、ZSSV/ZSHV气动V型切断球阀：
1、整体式阀体：不带任何管接头的整体式阀体，不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、耐用型阀座：防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
3、V型剪切功能：当球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于易结垢冻结或含有纤维和颗粒的介质。

型式	直通式铸造球阀
公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径	20	26	33	40	53	66	86	104	128	170	212	255	300	340
流量系数Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公称压力PN	PN1.6、6.4MPa
泄漏量	软密封：≤1.8×10-7×△P×DN.I/h(试验介质为液体：式中△P为压差)  硬密封：≤10-4×阀额定容量.I/h(阀额定容量的计算见附表)
气源压力	0.4～0.6MPa
连接形式	对夹式、法兰式、管道法兰按JB79-59标准
适用温度	软密封-40℃～+180℃；硬密封-40℃～+450℃
球芯转角	90˚
流量特性	近似等百分比(典型曲线图见附录)
阀体材料	铸钢、铸不锈钢
球芯型式	部分球带有V形缺口
阀座材料	聚四氟乙烯、不锈钢司钛莱硬合金
基本误差	≤全行程的±2％(带定位 器)
回差	≤全行程的2.0％(带定位 器)
死区	≤全行程的0.8％(带定位 器)
