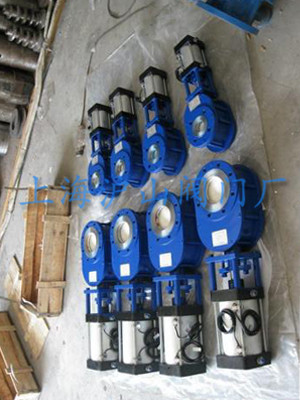

Z674H-10C\Z674TC-10C双闸板气锁出料阀

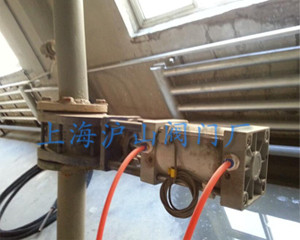

设计与制造 | GB/T 12224 | |
连接端尺寸 | 结构长度 | 厂商标准 |
法兰尺寸 | JB/T 79.1 | |
检验与试验 | GB/T 9092 | |
材料 | 碳钢 | GB/T 12229 |
不锈钢 | Gb/T 12230 | |
标志 | Gb/T 12220 | |
供货 | Gb/T 12252 |
公称通径 | DN40-350(也可根据客户需要定制) |
公称压力 | 1.0-1.6MPa |
气动执行器工作压力 | 0.4-0.6MPa |
适用温度 | ≤200℃(另有耐高温型最高可耐400℃高温) |
适用介质 | 粉煤灰、干粉尘、气体、水等 |
适用范围 | 火力发电厂干灰系统、仓泵出料输送、化工、冶金、造纸、制药等行业中散状物料输送系统 |
备注说明 | 各类有磨损的介质在管道上作启闭之用 |
主要零部件名称 | 材质 |
阀体 | 铸钢 |
阀板、阀座 | 硬质合金或耐磨陶瓷 |
密封组件 | 耐磨、耐腐蚀、耐高温橡胶 |
阀杆 | 2Cr13 |

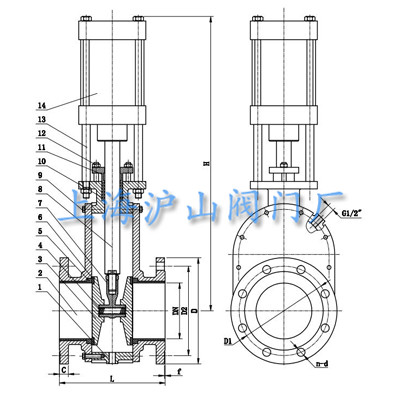

DN | PN(Mpa) | L | D | D2 | C | H | n-d |
50 | 1.0 | 200 | 160 | 125 | 16 | 510 | 4-Φ18 |
65 | 220 | 180 | 145 | 18 | 580 | 4-Φ18 | |
80 | 260 | 195 | 160 | 20 | 610 | 8-Φ18 | |
100 | 260 | 215 | 180 | 20 | 670 | 8-Φ18 | |
125 | 310 | 245 | 210 | 22 | 780 | 8-Φ18 | |
150 | 310 | 280 | 240 | 24 | 860 | 8-Φ23 | |
175 | 310 | 310 | 270 | 26 | 950 | 8-Φ23 | |
200 | 310 | 335 | 295 | 26 | 1060 | 8-Φ23 | |
250 | 410 | 405 | 350 | 30 | 1190 | 8-Φ23 | |
300 | 450 | 460 | 400 | 30 | 1350 | 12-Φ23 |
