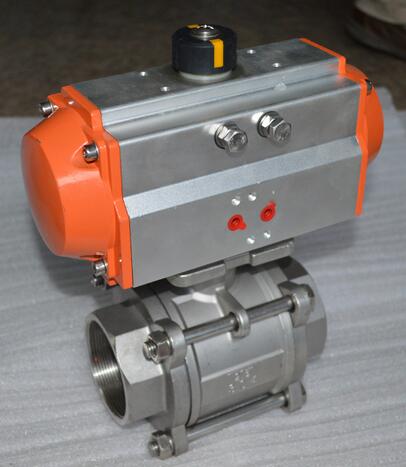

Q611F两片式气动球阀技术参数

一、Q611F两片式气动球阀概述：
   Q611F两片式气动球阀，内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。 二、Q611F气动两片式球阀技术参数：

公称通径DN（mm）		6-100
公称压力PN(MPa)		1.6
公称压力 PS(MPa)	强度试验	2.4
	密封试验	1.8
材料材料代号		C	P		R
主 要 零 件	阀 体	WCB	CF8 304		CF8M 316
	球 体	WCB	CF8 304		CF8M 316
	阀 杆	2Cr13	0Cr18Ni9Ti		0Cr17NiMo2
	密封圈	增强聚四氟乙烯 对位聚苯
	填 料	聚四氟乙烯 柔性石墨
适 用 工 况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-28℃ - 350℃
执行器	型 号	DA/SR系列、GTD/GTE系列、QGSY系列等
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GB12237	GB12221	/	GB9131	GB13927
