刀型闸阀型号编制说明及应用

一、刀型闸阀型号编制说明：

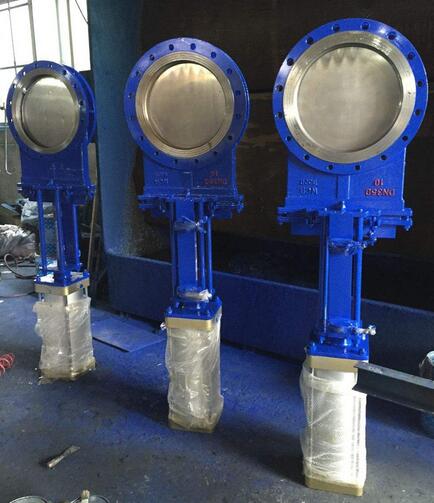

例：PZ673H-10C
1、特种阀门代号："P"表示排渣（刀型）；
2、阀门类型代号："Z"表示闸阀；
3、传动形式代号："6"表示气动；"2"表示电液动；"9"表示电动；"5"表示伞齿轮；"7"表示液动；
4、连接形式代号："7"表示对夹式；
5、结构形式代号："3"表示单闸板；
6、密封材料代号："H"表示Cr13(硬密封)；"F"表示PTFE四氟(软密封)；"X"表示橡胶(软密封)； "Y"表示硬质合金(硬密封)；"W"表示不锈钢(硬密封)；
7、工作压力代号："10"表示其数值是以MPa为单位的公称压力值的10倍；
8、阀体材料代号："C"表示WCB铸钢；"P"表示304不锈钢；"R"表示316不锈钢；"NR"表示310S不锈钢； 二、刀型闸阀概述：
   刀型闸阀又称刀形闸阀、刀闸阀、泥浆阀、排渣阀，是闸阀的一种，按照口径不同制成暗杆和明杆两种形式(暗杆DN50～2000mm，明杆DN50～900mm)，是直行程切断阀门，刀型闸阀的阀板头部有斜刃口，对介质具有一定的切断作用，适合用于含纤维及固体颗粒介质及污水处理系统中，可以配置手轮、手动拉链、电液动、伞齿轮传动、气动和电动等。
三、刀型闸阀工作温度：
1、软密封(NBR橡胶)≤80℃
2、软密封(PTFE)≤80℃
3、硬密封(H)≤425℃
4、304不锈钢≤600℃
5、316不锈钢≤650℃
6、310S不锈钢≤1100℃
四、刀型闸阀应用：
   金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水、气动输送管线或啤酒酿制的介质。
